谷城悬挑式脚手架的搭设方案和步骤

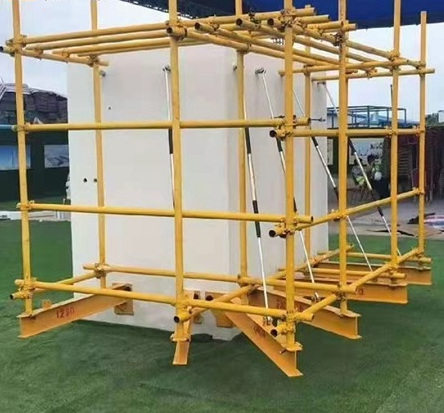

悬挑式脚手架的架设步骤如下：
1、悬挑式脚手架架体在架设之前，应进行技术交底，并按图纸定位预埋螺栓的具体位置；
2、将套筒埋设在楼板下250mm的梁里，并与梁钢筋焊接成一体；
3、随后浇筑混凝土，并持续养护三天；

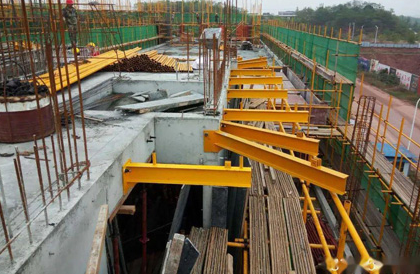

4、接下来安装型钢主梁，安装型钢连系梁，并在型钢上焊接长度大于150mm，直径为25mm的钢筋头；
5、搭设立杆及横向/纵向扫地杆，且立杆纵矩应为1.5m，横距为0.8,m；
6、架设2一步横向、纵向水平杆，纵向水平杆架设应布置在立杆的内侧，外伸距离为150mm，步距为1.8m；在钢管的对接。搭接时，立杆、横杆接头应交错布置，且相邻接头不应布置在同步同跨内，间距错开在500mm以上；
7、连墙件安装，采用螺栓与焊有钢板的拉结钢管进行连接，并按照每层2跨进行安装；

8、架设二步横向和纵向水平杆，随后安装拉杆，拉杆下端与工字钢采用8.8级高强螺栓进行连接，上端用穿墙螺栓固定在结构上；
9、满铺钢筋脚手片，并用铅丝绑扎牢固，随后架设900mm高防护栏杆和180mm高踢脚板；
10、谷城悬挑架的外立面剪刀撑应自下而上连续布置，每道剪刀撑的宽度应不小于4跨，且不小于6m，倾角为45°-60°。另外，剪刀撑采用搭接，固定在水平杆伸出端或立杆上，且搭接长度不小于1m，等间距设置不少于3个旋转扣件，扣件中间与主节点间距不大于150mm；
11、将固定在脚手架外立杆内侧，布置严密、平整，按规定对悬挑式脚手架搭设质量进行分段检查，经相关部门验收后方可交付使用。
