南山10条关于新型悬挑工字钢的施工规范和做法

一、新型南山悬挑梁工字钢的具体规范：
1、南山悬挑梁结构应采用高度不小于160mm双轴对称截面的型钢（工字钢）
2、南山悬挑梁端部应设置定位点，距离南山悬挑梁端部不小于100mm；
3、直径25-30mm的钢筋或短管可用于定位点；

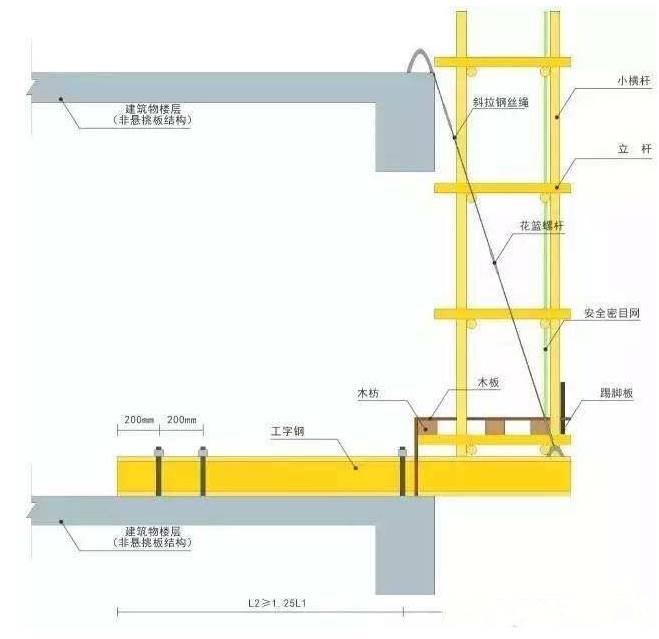

4、固定端长度应大于悬挑端长度的1.25倍，南山悬挑梁之间的距离应根据悬挑杆的纵向距离设置，且每个纵向距离应设一个。
二、梁结构及其锚固验算内容
1、南山悬挑梁锚固段压点U型钢筋拉环或螺栓的强度；
2、南山悬挑梁在无有效支撑系统时的稳定性；
3、南山悬挑梁的强度、挠度；
4、南山悬挑梁前端支点下混凝土梁板的承载力；
5、地板承受锚固负弯矩时的抗弯强度。

三、U形钢筋拉环或锚固螺栓
1、U型钢筋拉杆或螺栓应冷弯，且U型钢筋拉环、锚固螺栓与型钢之间的间隙应用钢楔或硬木楔紧固。
2、南山悬挑梁末端应固定在两个以上的钢筋混凝土梁板结构上，且U型钢筋拉环或锚固螺栓的直径应不小于16mm；
3、型钢悬挑梁与建筑结构螺栓钢压板连接固定时，钢压板尺寸应不小于100mm×10mm(宽×厚)；螺栓角钢压板连接时，角钢规格不小63mm×63mm×6mm。
四、建筑主体结构
1、主体结构强度应不低于c20；
2、悬挑梁的支撑点应设置在结构梁上，严禁设置在外伸阳台或悬挑板上，否则应采取加固措施。

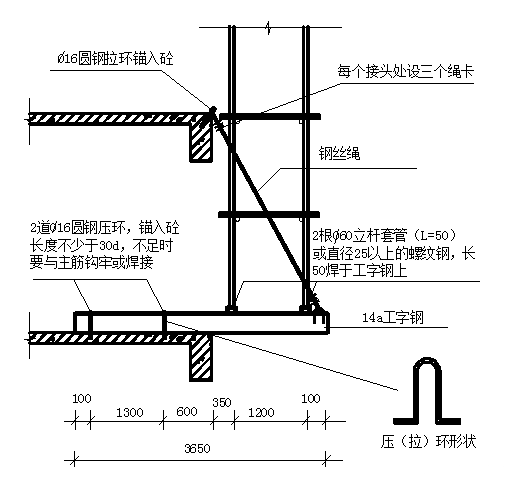

五、钢丝绳（或钢拉杆）吊环
悬挑梁前端应采用吊拉卸荷，应满足以下要求：
1. 钢丝绳不小于14mm，吊环应不小于20mm，预埋吊环应采用HPB235钢筋制成；
2. 钢丝绳与型钢梁的夹角应大于45°；
3. 不小于3根钢丝绳，应立绳应位于口座上，且绳扣间距为150-200，末端钢丝绳长度应不小于200mm。
六、悬挑阳台位置及工字钢设计
钢梁支撑点应设置在结构梁上，严禁设置在外伸阳台或悬挑板上。因此，该地方应使用垫木垫，必须设置在阳台时，不得拆除支撑系统并计算出其承载力。

七、外防脚手架安全防护
水平防护、立面防护、剪刀支撑和横向斜支撑以及转角处挑梁的设计。
八、特殊结构处理如下：
在建筑结构角处，钢梁应呈“扇形”布置。例如结构角钢筋较多，不能留洞时，可采取预埋件焊接钢三脚架等措施。

九、工字钢悬挑工字钢最新规范
工字钢悬挑脚手架的最新规范可以有效地帮助我们解决工程中所遇到的问题，如以下几点：
1、悬挑梁型号和锚固件应根据设计确定，且截面高度应不小于160mm。悬挑梁末端应固定在钢筋混凝土梁板结构上两个或两个以上，且U型钢筋拉环或锚固螺栓的直径应不小于16mm；
2、悬挑脚手架高度应不超过20m；

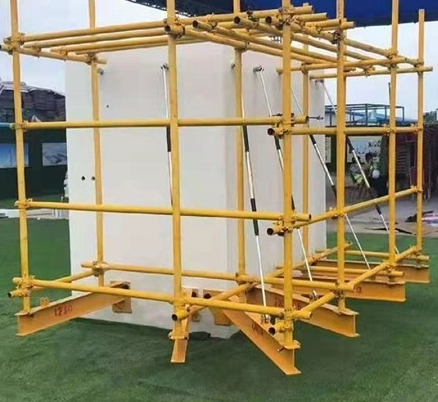

3、型钢悬挑梁应采用双轴对称截面型钢。如：工字钢，其结构性能可靠，稳定性好，且便于安装、拆除、施工。
十、检查并验收新型悬挑工字钢
1、脚手架在搭设或分段搭设完成后，应按规定检查脚手架工程质量，经检查合格后方可交付使用；
2、有关单位工程负责人应组织技术安全人员检查验收高度小于20m的脚手架；上一级技术负责人应组织工程负责人和相关技术人员检查验收高度大于20m的脚手架；
3、验收时应检查质量分类合格证、施工记录及施工报告等文件；另外，现场检查，应检查各项并计入施工验收报告。
