南山新工字钢悬挑脚手架做法和规范

例如：
1、南山悬挑梁受力后竖向存在微小位移，且南山悬挑梁水平方向位移难以控制，两根钢筋单面水平焊缝现场施工质量不好控制；
2、木楔块受理后会变形，加焊得到横杆和门型钢架强度差，后来经过不断摸索，制定了一种较好的连接方式，端部采用双道固定，木楔换成铁楔，并双向打楔。

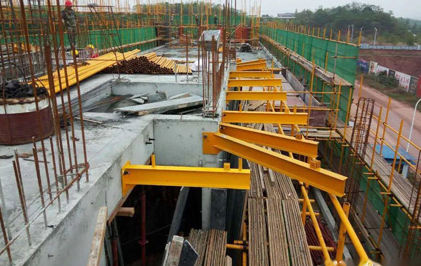

一、型钢南山悬挑梁具体规范如下：
1、高度应不小于160mm双轴对称截面的型钢（工字钢）做南山悬挑梁结构
2、南山悬挑梁端不应设置定位点，且定位点离悬挑端不应小于100mm；
3、定位点应采用长0.2m，直径为25-30mm的钢筋或短管；
最后，固定长度应大于悬挑端的1.25倍，南山悬挑梁间距应按南山悬挑架架体立杆总局设置，且每一纵距应设置一根。
二、挑梁结构以及锚固验算内容
1、南山悬挑梁的强度、挠度；
2、当无有效支撑体系时，南山悬挑梁的稳定；
3、南山悬挑梁锚固段压点处U型钢筋拉环或螺栓的强度；
4、压点处楼板承受锚固负弯矩时的抗弯强度、南山悬挑梁端支点下混凝土梁板的承载力。

三、U型钢筋拉环或锚固螺栓
1、U型钢筋拉环或螺栓应采用冷弯成型，且U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧；
2、当悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸应不小于100mm*10mm（宽*厚）。当采用螺栓角钢压板连接时，角钢的规格应不小于63mm*63mm*6mm；
3、悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上，且锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径硬不小于16mm。
四、建筑主体结构
1、主体结构强度应不低于C20；
2、悬挑梁支撑点应设置在结构梁上，不得设置在外伸阳台或悬挑板上，否则应做好加固措施。
五、钢丝绳或钢拉杆、吊环悬挑钢梁前端应采用吊拉卸荷，同时应满足以下要求：
1、钢丝绳与型钢梁夹角应大于45°；
2、钢丝绳卡应不少于3个，且受力绳应位于卡扣座处，绳扣间距为150-200，末端钢丝绳长度不得少于200mm；
3、钢丝绳应不小于φ14mm，吊环硬不小于φ20mm，预埋吊环应采用HPB235级钢筋制作。
六、悬挑阳台位置--工字钢设计
挑钢梁支撑点应设置在结构梁上，不得设置在外审阳台上或悬挑板上。故该处利用垫木垫，必须设置在阳台时，要求在该处的支撑体系不得拆除，并进行承载力计算。

七、外防护脚手架安全防护如下；
立面防护、水平防护、剪刀撑和横向斜撑以及转角处挑梁的设计。
八、特殊结构处理
1、在建筑结构角部和钢梁应扇形布置
如果结构角部钢筋较多不能留洞时，可采用设置预埋件焊接型钢三脚架等措施
九、工字钢悬挑脚手架最新规范
工字钢悬挑脚手架最新规范在工程中可有效地帮助我们解决问题，具体要点如下：
1、型钢悬挑梁应采用双轴对称截面的型钢，例如工字钢，工字钢结构性能可靠，双轴对称截面，不仅受力稳定好，还要比其他型钢设计、施工更方便；
2、悬挑钢梁型号及锚固件应按设计确定，钢梁截面高度不应小于160mm；同时，悬挑梁微端应在两处以上固定于钢筋混凝土梁板上，且锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不小于16mm；
3、悬挑脚手架高度不宜超过20m。
十、工字钢悬挑脚手架检查和验收
1. 脚手架在搭设完成或分段搭设完毕后，应按照有关规定对脚手架工程质量进行检查，经检查合格后方可交付使用；
2. 高度在20m及20以下的脚手架，由单位工程负责人组织技术安全人员进行检查验收。对于高度大于20m以上的脚手架，应由上一级技术负责人随工程进行分阶段组织单位工程负责人及有关技术人员进行检查验收；在验收时应具备出厂合格证、施工记录、施工报告及质量分类合格证等文件；
3. 在进行现场查检时，检查的各项内容，应计入施工验收报告。
